Introducción
Para el desarrollo socioeconómico de un país, la clasificación de su relieve representa uno de los primeros pasos para la definición y la delimitación de sus unidades sintéticas naturales o de gestión ambiental, indispensables para el establecimiento de modelos de ordenamiento ecológico territorial.
Por otra parte, contribuyen a otras investigaciones de tipo geomorfológico, edafológico, geobotánico, paisajístico, todas dentro del campo físico-geográfico, e incluso para estudios sociales en el ámbito rural, agrícolas de eficiencia productiva, de conservación de suelos y vegetación, para evaluaciones de factibilidad para la construcción de infraestructuras hidráulicas, de soporte para los cálculos ingenieriles en el trazado de viales y para el establecimiento de planes estratégicos de desplazamiento de tropas y equipamientos militares, entre múltiples aplicaciones. Es por ello, que la integración de la cartografía morfográfica (densidad de curvas de nivel, en km/km2) y la morfométrica (energía o amplitud del relieve, en m/km2) son de relevante utilidad para una adecuada planeación ecológica y productiva del territorio nacional.
Como antecedente original de las investigaciones morfométricas en México destacan los trabajos de Lugo-Hubp (1988, 1992, 2011), donde se define la energía o amplitud del relieve como la diferencia máxima de alturas, en metros por unidad de área, y se presenta un fragmento de la región sur-sureste del país, que incluye sectores del Golfo de México y del océano Pacífico (Lugo-Hubp, 1992), dado que el estudio abarcó el relieve emergido y el submarino. Posteriormente, aparecieron los primeros mapas del territorio mexicano, a escala 1:4 000 000 (Lugo-Hubp et al., 1990a, 1990b), en el Atlas Nacional de México, los que han contribuido a numerosos trabajos regionales y a la docencia universitaria.
El objetivo general del trabajo fue generar la cartografía digital de la unidades geomorfométricas del relieve (UMR) mexicano, a escala 1:250 000 (122 hojas cartográficas del territorio nacional), apoyado en las herramientas de los sistemas de información geográfica (SIG). El propósito es contar con un producto cartográfico apegado a la manifestación espacial del relieve nacional, útil para apoyar la elaboración de los programas de ordenamiento ecológico y para múltiples aplicaciones a la vida social y productiva del país, así como para establecer, de manera general dada la escala, las regularidades en cada categoría geomorfológica (montañas, lomeríos y llanuras, y sus subdivisiones), indispensables para la clasificación morfogenética y morfoestructural del relieve.
Área de estudio
Localización geográfica
El territorio nacional mexicano, ubicado en el extremo suroccidental de la placa Norteamericana, posee una extensión aproximada de 1 964 375 km2 (INEGI, 2008). Se localiza entre los 14º 32' 27'' y los 32º 43' 06'' de latitud norte, y entre los 86º 42' 36'' y 118º 22' 00'' de longitud oeste.
Características estructuro-geomorfológicas del relieve
La morfoestructura de su relieve es de tipo transicional entre placas continental y oceánicas, consolidada por fragmentos de cratón proterozoico y de bloques alóctonos fanerozoicos, acrecionados en zonas de subducción y de transformación (Hernández Santana, Lugo Hubp y Ortíz Pérez, 2007). Su constitución geológica, desde el Precámbrico hasta el presente, está integrada por complejos metamórficos, intrusivos, volcánicos, vulcano-sedimentarios, sedimentarios plegados y poligenéticos no consolidados. La evolución geotectónica ha determinado grandes cordilleras montañosas (Sierra Madre Occidental, Sierra Madre Oriental y Sierra Madre del Sur), altiplanos continentales centrales, un eje neovolcánico transmexicano, plataformas neotectónicas (Morelos y Yucatán) y cuencas transgresivas litorales, estas últimas tanto en el Golfo de México como en el Océano Pacífico. Desde el punto de vista fisiográfico predominan las llanuras, seguidas por las montañas y los lomeríos.
Marco teórico
A nivel mundial, uno de los primeros intentos en el desarrollo de los métodos cuantitativos en la ciencia geomorfológica, fue realizado por Horton (1945), −uno de los precursores del estudio cuantitativo de las redes fluviales−, mediante el establecimiento de un modelo de órdenes. Propuso diferentes índices, como orden y relación de longitud de corriente, densidad de drenaje y relación de bifurcación, basados, a su vez, en las leyes del número de las corrientes fluviales y de las longitudes de los arroyos.
Dentro de las características morfométricas sugeridas para el estudio morfométrico de una cuenca (Horton, 1932) se encuentran el factor de forma, la compacidad, la altitud media, la pendiente general de la cuenca, la pendiente media, la densidad de drenaje, el número de corrientes, la pendiente de las corrientes, y la dirección y longitud de la escorrentía superficial.
Posteriormente, Strahler (1952, 1957, 1964) modifica y propone un nuevo modelo de jerarquización de órdenes fluviales. En sus concepciones distingue los aspectos lineales de los sistemas del cauce, los aspectos superficiales de la cuenca de drenaje y los aspectos de relieve, tanto de la cuenca como de los canales (Romero y López, 1987).
Por otra parte, Strahler (1954) destaca el método hipsométrico para el estudio morfométrico de las cuencas fluviales y el cálculo de la curva hipsométrica y sus porcentajes dentro de las mismas; los primeros aportes en esta dirección provinieron de los trabajos de Langbein (1947).
Todos estas contribuciones iniciales en el análisis cuantitativo fluvial y de cuencas durante el siglo XX permitieron desarrollar y proponer nuevos índices sobre los rasgos del relieve, lo que dio lugar a la aparición de los métodos morfométricos para el estudio cuantitativo de la energía del relieve, la profundidad de disección erosiva, la densidad horizontal de las corrientes fluviales y muchos otros, dirigidos también al análisis estructuro-tectónico de la corteza terrestre y de la geodinámica endógena del relieve, así como a conocer las intensidades y tendencias de la geodinámica reciente (Jain, 1980), y a la prospección gaso-petrolífera local (Filosov, 1950).
Como se sabe, el concepto de profundidad de disección del relieve, también conocido como energía del relieve en México, se define como la amplitud de las variaciones altimétricas, en metros y por unidad de área (Spiridonov, 1974, 1982; García-Arizaga y Lugo-Hubp, 2003; Lugo-Hubp, 2011). Para ello se emplea el mapa topográfico, preferentemente a escala detallada.
Los cálculos tradicionales del índice morfométrico de energía o amplitud del relieve establecían un sistema de cuadrículas de idéntica superficie, dentro de las cuales se determinaba la máxima diferencia de alturas y se reflejaba su valor para cada una de ellas. Posteriormente, el valor de cada cuadrícula se insertaba en su centro de gravedad y, a partir de las regularidades planimétricas o de proyección del relieve, se trazaban las isolíneas de idéntica energía, siempre respetando los rasgos morfográficos del mismo.
Dada la gran extensión de México, Lugo-Hubp (1992) abordó el estudio de la energía o amplitud del relieve tomando unidades de 12 mm2 aproximadamente, equivalentes a un mapa topográfico a escala 1:50 000. Con ello alcanzó grandes valores de la energía del relieve, a partir del relieve emergido y sumergido. El espectro de clasificación reflejó los intervalos siguientes: menos de 10, 10-20, 20-50, 50-100, 100-300, 300-500, 500-1000 y mayores.
Actualmente, con el auge del desarrollo tecnológico moderno, fundamentalmente en materia de SIG, el cálculo de la energía del relieve y otros índices se ejecuta con rapidez y precisión, reduciendo en gran medida los costos de la ejecución en gabinete, así como la revisión geomorfométrica en condiciones de campo.
A nivel mundial no todos los atlas muestran algunos índices de la cartografía geomorfométrica del relieve nacional. Tales expresiones cartográficas fueron encontradas únicamente en el Atlas Nacional de Cuba (Academias de Ciencias de Cuba y Academia de Ciencias de la URSS, 1970), en el Atlas de la República Socialista de Eslovaquia (Slovak Cartography, 1983), en el Atlas Nacional de Hungría (Geographic Research Institute of the Hungarian Academy of Sciences, 1989), en el Nuevo Atlas Nacional de Cuba (Instituto de Geografía de la Academia de Ciencias de Cuba, 1989) y en el Atlas Nacional de México (Instituto de Geografía de la Universidad Nacional Autónoma de México, 1990), todos a escalas inferiores a 1:1 000 000. Esta situación nos refiere el carácter especializado del cálculo y del procesamiento de tales índices del relieve.
A pesar de que estos estudios no son frecuentes, en dichas obras los intervalos establecidos por varios autores para la disección vertical (Tabla 1) reflejan las características morfográficas y morfológicas del relieve.
Tabla 1
Intervalos de profundidad de disección para mapas morfométricos de Rusia, México, Cuba y Hungría.
| Spiridonov (1974) Prof. disección (ilustra a E. M. Nikolaebskaia, 1966) Esc. 1:200 000 | Lilienberg (1970) Disección vertical Atlas Nacional de Cuba (*) Esc. 1:2 500 000 | Díaz-Díaz (1989) Disección vertical, Nuevo Atlas Nacional de Cuba Esc. 1:2 000 000 | Sciences Academy of Hungary (1989) Disección vertical, Atlas Nacional de Hungría (**) Esc. 1:1 000 000 | Lugo-Hubp (1990) Atlas Nacional de México, profundidad de disección Esc. 1:8 000 000 | Priego et al. (2003) Disección vertical Esc. 1:250 000 |
|---|---|---|---|---|---|
| Menos de 5 | 0-10 | Menos de 10 | 0-5 | 0 | 0-2.5 |
| 5-10 | 10-20 | 10-20 | 0-10 | Menos de 10 | 2.5-5 |
| 10-25 | 20-50 | 20-50 | 2-10 | 10-20 | 5-10 |
| 25-50 | 50-100 | 50-100 | 0-25 | 20-50 | 10-15 |
| 50-100 | 100-200 | 100-200 | 2-25 | 50-100 | 15-20 |
| 100-200 | Más de 200 | 200-300 | 2-50 | 100-200 | 20-30 |
| Más de 200 | 300-400 | 0-50 | 200-300 | 30-40 | |
| 400-500 | 5-50 | 300-500 | 40-60 | ||
| 500-750 | 10-150 | 500-700 | 60-80 | ||
| 750-1000 | 25-100 | 700-1000 | 80-100 | ||
| 1000-1500 | 10-200 | 1000-1300 | 100-250 | ||
| Más de 1500 | 50-200 | 1300-1600 | 250-500 | ||
| 100-300 | 10-20 Karst | 500-1000 | |||
| 150-300 | 20-50 Karst | ||||
| 150-350 | |||||
| 150-200 |
En la literatura internacional reciente se encuentran múltiples enfoques para el empleo del análisis geomorfométrico, no sólo en la evaluación del fenómeno local o regional, sino en la evaluación geomórfica de otros procesos y geoformas resultantes, como los escombros de avalanchas volcánicas (Salinas et al., 2010); en el análisis de los aspectos geomorfométricos de un territorio, usando parametrización morfométrica y redes neuronales artificiales (Ehsani y Quiel, 2008); en el establecimiento de clasificaciones geomorfológicas de relieve de energía moderada a alta (Giles y Franklin. 1998); en la interpretación multifactorial del paisaje para la determinación de la relación pendiente-área, relación curvatura-área y área de distribución acumulativa del drenaje (Yetemen, Istanbulluoglu y Vivoni, 2010); en el análisis de las interrelaciones entre la microtopografía y los rangos erosivos de corto y largo período en plataformas costeras, sobre litologías diferenciadas (Inkpen, Stephenson, Kirk, Hemmingsen, y Hemmingsen, 2010); en las estimaciones de la tasa de transporte de sedimentos fluviales, a partir de mediciones de los cambios morfológicos de las geoformas del microrrelieve fluvial (Brasington, Rumsby y Langham, 2003); en el análisis morfométrico de geoformas erosivas, como barrancos y cárcavas, en territorios boscosos, con incendios continuos, así como a sus flujos de escombros (Gabet y Bookter, 2008; Kovanen y Slaymaker, 2008); en el estudio morfológico de deformaciones tectónicas de morfoelementos, mediante el análisis de asimetrías morfométricas (Jamieson, Sinclair, Kirstein y Purves, 2004); en la búsqueda de evidencias de desplazamientos activos, a lo largo de fallas geológicas importantes (Dumont, Santana y Vilema, 2005), y en el análisis tridimensional del relieve, mediante programas computacionales en ambientes SIG (Parrot, Ochoa Tejeda y Lugo Hubp, 2008; Parrot, 2013), entre otros.
La morfología y la morfometría del relieve, independientemente de la dimensión y extensión de las geoformas, refleja la intensidad de los procesos genéticos de su formación, el papel de las deformaciones tectónicas de su yacencia, el grado de rugosidad de su expresión y los obstáculos que ofrece al desarrollo de actividades socioeconómicas.
Materiales y métodos
La obtención del mapa de las unidades geomorfométricas del relieve mexicano, a escala 1:250 000, es un producto de la colaboración entre el Instituto Nacional de Ecología (hoy Instituto Nacional de Ecología y Cambio Climático, INECC) de la Secretaría de Medio Ambiente y Recursos Naturales (Semarnat) y el Instituto de Geografía de la Universidad Nacional Autónoma de México (UNAM), generado a partir del análisis espacial de dos de los índices geomorfométricos de relieve: la morfografía y la energía del relieve, apoyado en los software SIG ArcView, ArcGis y ArcInfo, a partir de la información topográfica digital del INEGI (1997), a escala 1:250 000.
Dado que a la escala 1:250 000 la equidistancia entre curvas de nivel es cada 100 m, se procesaron las curvas de nivel a escala 1:50 000, cuya equidistancia es de 20 m, para determinar con mayor precisión la expresión espacial de la energía del relieve de la zona costera de México, representada mayormente por llanuras planas, onduladas, colinosas y muy colinosas, cuyos valores de incisión erosiva alcanzan desde metros hasta decenas de metros. Sin este paso hubiese sido difícil desarrollar de manera automática el cálculo preciso, pues una interpolación de curvas de nivel, inferiores a 100 m, corregida por una rectificación de experto, indiscutiblemente hubiese introducido errores en su distribución y trazado espacial.
Con anterioridad, Priego y Pérez (2003) emprendieron el levantamiento de los tipos morfométricos del relieve, a escala 1:250 000, y la cartografía geomorfométrica alcanzada mostró trece tipos geomorfométricos del relieve mexicano, diferenciados en siete tipos de llanuras, tres de lomeríos y tres de montañas, y adoptaron los criterios clasificativos de Sipirdonov (1974), aunque uno de los problemas esenciales fue la interpolación de curvas de nivel en las regiones costeras, incluso al tratar de obtener una diferenciación de las llanuras sin un soporte adecuado y detallado de curvas de nivel para dichas zonas.
A diferencia de ello, el presente trabajo clasifica nueve tipos de unidades geomorfométricas para México (tres tipos de llanuras, una de transición de llanuras a lomeríos; una de lomeríos y cuatro de montañas), más ajustadas a la realidad geomorfológica de sus categorías (montañas, lomeríos y llanuras, y sus subdivisiones) y, por supuesto, de acuerdo con la precisión que brinda la escala 1:250 000.
La elaboración del mapa de unidades geomorfométricas del relieve mexicano, a escala 1:250 000, fue dividida en cuatro etapas fundamentales:
1. Construcción del mapa de la morfografía del terreno, a partir del cálculo de la densidad de curvas de nivel por unidad de área (km/km2), de la siguiente forma:
Cálculo de la densidad de curvas de nivel de la carta topográfica en formato vectorial, a escala 1:250 000. Se extrajo la totalidad de las curvas de nivel del territorio nacional. Con la cobertura resultante se calculó la densidad de curvas de nivel por unidad de área (km/km2), obteniendo de esta forma una cobertura raster, con resolución de 80 m (congruente con la escala de trabajo), con los valores continuos de la densidad de curvas de nivel.
Análisis y reclasificación de datos. Al vasto conjunto de valores continuos (millones de pixeles) de la densidad de curvas de nivel se le aplicó el análisis estadístico espacial de la desviación estándar, con el objeto de obtener aquellos rangos de valores que mejor representaran la manifestación espacial de los datos, de acuerdo con el insumo cartográfico que les dio origen. Esto requirió de varios ensayos de agrupación de valores y de número de rangos. Al final, el mapa quedó clasificado en los nueve rangos siguientes (expresados en km/km2): menos de 1, de 1 a 2, de 2.001 a 3, de 3.001 a 4, de 4.001 a 5, de 5.001 a 6, de 6.001 a 7, de 7.001 a 8 y más de 8.
Generalización espacial, con el objeto de enfatizar el valor cognoscitivo del mapa raster recién clasificado. A este se le aplicó su generalización espacial por filtros de mayoría (con base en matriz o kernel, de 5 por 5 pixeles), que consistió en determinar el valor del pixel del centro (columna 3, renglón 3), eligiendo el valor de la moda estadística entre sus 24 pixeles vecinos, incluyendo el del pixel de referencia. Y por área mínima cartografiable, basada en identificar el conjunto de identidades geográficas menores a 1 km2 de superficie (equivalentes a 4 mm2 en el mapa a escala 1:250 000) y de asignarlas con sus similares contiguas, mayores a dicha superficie, para lo cual fue necesario transformar el mapa de raster a vector. El mapa vectorial quedó constituido por entidades geográficas con una superficie mayor a 1 km2.
Suavizado o simplificación de límites geográficos: se realizó con el propósito de corregir la representación cuadrática de la información geográfica en formato raster, tratando que los límites de las entidades geográficas fueran lo más parecido a la realidad geomorfológica del territorio analizado. Para ello, se aplicó la operación SIG “generalize” para suavizar los límites de las entidades geográficas.

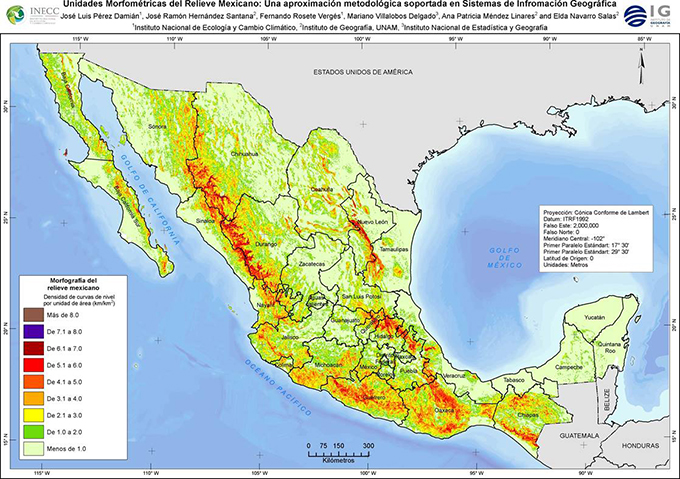

De esta forma, quedó constituido el mapa final de los contornos morfográficos del terreno (Figura 1), sobre el que más adelante se realizaría el vaciado de los datos, vía superposición espacial y por rangos de la energía del relieve correspondiente.
2. Elaboración del mapa de la energía del relieve, a partir del cálculo de la máxima diferencia de alturas por km2, de la manera siguiente:
Construcción del Modelo Digital de Elevación (MDE). Se obtuvo un mapa raster, con resolución de 100 m, a partir de la interpolación del conjunto nacional de curvas de nivel, con el propósito de reconocer la estructura numérica y continua que representa el comportamiento espacial del dato de altitud del terreno.
Cálculo de la energía del relieve. A partir del MDE se obtuvo la diferencia altimétrica máxima por km2 (equivalente a una matriz o kernel de 10 por 10 pixeles), consistente en la búsqueda espacial de los datos de la altura máxima y mínima por km2, y de restar al primero, el valor del segundo. De esta forma, se obtuvo el mapa raster con los valores continuos de la energía del relieve, expresado en m/km2.
Reclasificación de datos. Se generaron a partir de los datos continuos de la energía del relieve, apoyados en los criterios de clasificación existentes y después de varios intentos de reclasificación. Fueron determinados los 9 rangos siguientes (expresados en m/km2) que expresaron la diferenciación de la energía del relieve de México: menos de 10, de 10 a 20, de 20.1 a 50, de 50.1 a 100, de 100.1 a 200, de 200.1 a 300, de 300.1 a 400, de 400.1 a 500 y más de 500.
Generalización espacial, con el propósito de rescatar los rasgos fundamentales del relieve, así como para reducir su complejidad (pulverización de datos). A este producto cartográfico también se le aplicó su generalización espacial, primero por filtros de mayoría (con base en matriz o kernel de 5 por 5 pixeles), y luego por área mínima cartografiable (de 250 000 m2 de superficie o 2 mm2 en el mapa). Este último paso requirió de la conversión de la cobertura raster a vector.

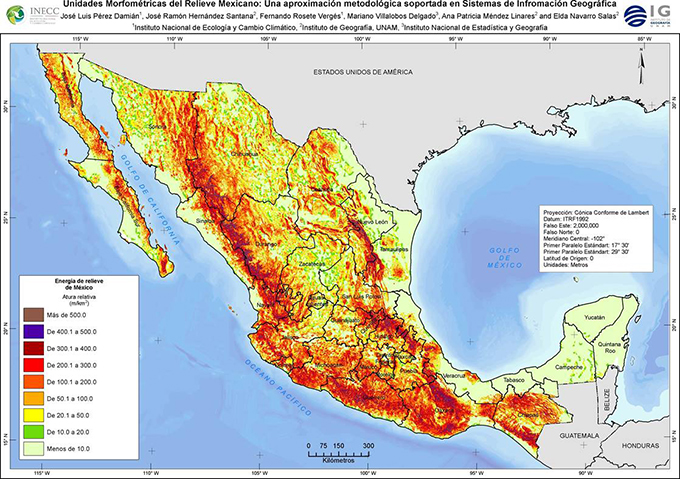

Así se construyó el mapa vectorial final de la energía del relieve (Figura 2), cuya superposición con el mapa morfográfico permitió identificar las clases de energía del relieve por contorno morfográfico.
3. Obtención del mapa de las unidades geomorfométricas del relieve. Una vez obtenidos los dos productos cartográficos que le dan origen a este mapa se elaboró de la forma siguiente:
Superposición de los mapas de la morfografía del terreno y el de la energía del relieve, lo que determinó un mapa con la suma geométrica de las entidades geográficas, así como la adición de los atributos de ambas. De esta forma fue posible reconocer la manifestación de la energía del relieve por contorno morfográfico.
Análisis del comportamiento de la energía del relieve por contorno morfográfico con los atributos de la información geográfica obtenida. Se obtuvo con la formulación de una tabla de frecuencias, el comportamiento de las clases de energía por contorno morfográfico, según su superficie ocupada (km2).
Mapa de unidades geomorfométricas del relieve, a partir de la base anterior de datos. Se logró identificar, para cada contorno morfográfico, el par de clases de energía con la mayor superficie ocupada, quedando así la versión preliminar del mapa de las unidades geomorfométricas del relieve. La Figura 3 muestra la energía del relieve predominante, mientras que la Figura 4, la secundaria, según la superficie ocupada por contorno morfográfico.

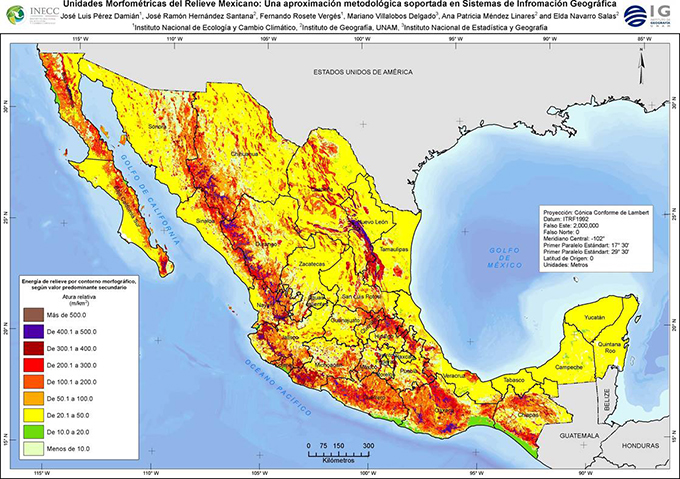

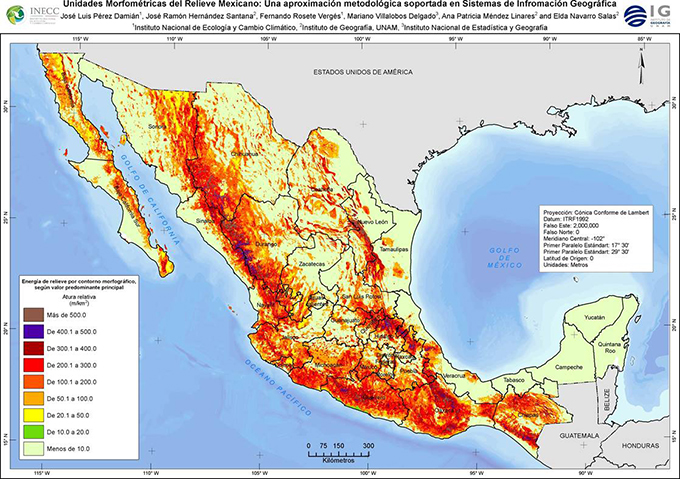

4. Asignación, por contorno morfográfico, de las clases de energía del relieve predominante y secundaria, según su porcentaje de superficie ocupada. Este procedimiento se aplicó a cada una de las 33 107 entidades geográficas obtenidas mediante el análisis espacial y el procesamiento estadístico de la densidad de curvas de nivel, como expresión tridimensional de la morfología del relieve. Para ello se contó con una la tabla de atributos de la información geográfica integrada de la manera siguiente: llave (número del polígono, del 1 al 33 107); intervalo de la energía del relieve (hasta 9 clases posibles, por entidad) y superficie ocupada (en km2) por cada clase.
La asignación final de las clases de energía del relieve predominante y secundaria, por contorno morfográfico, se basó en el cálculo e identificación de las dos clases con el par de porcentajes más altos de área ocupada, para finalmente establecer el par de clases que definen, por presencia significativa, a cada uno de los contornos morfográficos. Este análisis ofreció mayor precisión al trabajo y redujo el esfuerzo de ajuste de contornos a la realidad geomorfológica.

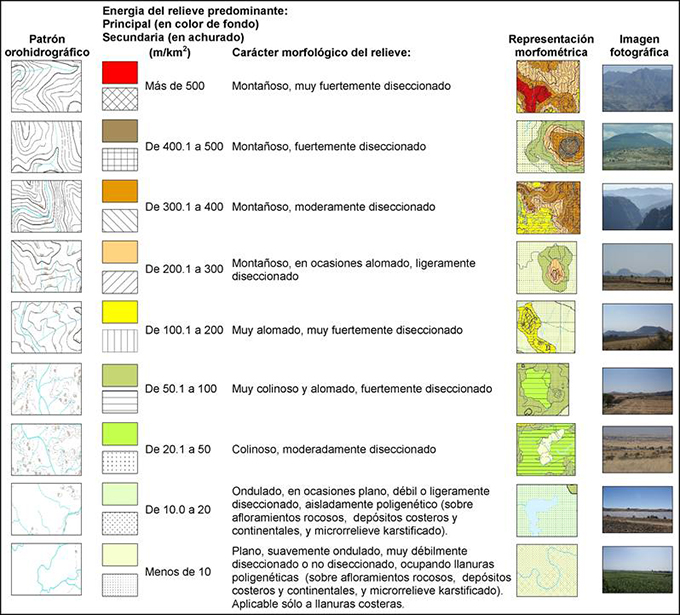

Para la elaboración de la leyenda final se analizaron los intervalos de energía del relieve, ajustándolos al carácter morfológico del relieve, de sus categorías (montañas, lomeríos y llanuras) y subcategorías del relieve (montañas altas, medias, bajas, premontañas, lomeríos grandes y pequeños, y llanuras, altas, medias, bajas y muy bajas) y de su patrón orohidrográfico (Figura 5), así como mostrando una fotografía oblicua del relieve correspondiente a cada tipo y su fragmento cartográfico real.
La revisión de campo contempló recorridos por los estados de Morelos, Puebla, Veracruz, Hidalgo, Querétaro, Guanajuato, Jalisco, Michoacán, Guerrero, Estado de México y la Ciudad de México (antiguo Distrito Federal).
Resultados
Valoraciones morfométricas
La aplicación de la metodología propuesta para este análisis geomorfométrico nacional, a escala 1:250 000 y a partir de dos índices morfométricos (morfografía por densidad de curvas de nivel y energía del relieve), constituye una vía de acercamiento entre la realidad matemático-estadística del procesamiento automatizado de los datos topográficos disponibles y la realidad de la distribución de la morfografía general y de la energía del relieve de México. Aunque en muchas ocasiones estas realidades no siempre se corresponden con absoluta precisión, pues la existencia de geoformas del relieve, con rasgos morfológicos similares y con idéntica densidad de curvas de nivel, pueden presentar diferente energía, debido a los atributos naturales del propio relieve, esencialmente con el grado de resistencia de la litología al modelado exógeno.
Resulta bien conocido que para cualquier valoración del relieve es indispensable ajustarse a las características morfográficas de la geometría de la superficie terrestre. En este caso, ajustarse a la densidad de curvas de nivel, como uno de los elementos básicos de configuración, diseño y proyección planimétrica de las geoformas del relieve, fue una de las vías más prácticas para precisar la magnitud de la energía de la superficie terrestre.
Una vez elaborados los mapas de morfografía del terreno (Figura 1), constituido por 33 107 entidades geográficas, y de energía del relieve (Figura 2), el procedimiento metodológico previó su superposición, con vistas a obtener las unidades geomorfométricas sobre la base de las unidades morfográficas, así como identificar los diferentes porcentajes de clases de energía del relieve en cada una de las mismas. Esto obligó a tomar el criterio de asimilar aquellos polígonos con valor predominante principal (cuyo valor de superficie dentro de la misma superara el 70 % de su cobertura total), con una representación cartográfica de fondo de color cualitativo, así como los polígonos de predominancia secundaria con una representación cartográfica mediante diferentes achurados.
Otro de los criterios sobre la generalización del predominio de las clases de energía de relieve fue asignar solo una categoría predominante para toda la unidad morfográfica, siempre que su valor de superficie dentro de la misma superara el 70% de su cobertura total. Esta característica la presentaba casi una tercera parte de las unidades morfográficas del territorio nacional (12 480 unidades), por lo que asumieron el valor de la energía predominante principal, con porcentajes entre 70 y 100 de la superficie de la unidad morfográfica. Para el resto de las unidades morfográficas, un total de 20 627, se presentaban valores de predominancia principal y secundaria relativamente cercanos, los primeros representados en fondo cualitativo de color, y los segundos en fondo de achurados; los restantes valores de predominio decreciente fueron asimilados por el valor predominante principal de la unidad morfográfica. La correlación de la existencia o no de ambos predominios permitió establecer 50 clases de agrupamientos.
Estas clases ofrecen el número de unidades morfográficas con idéntica característica de energía predominante, ya sea la única en la unidad morfográfica o compartida con el valor de la secundaria; las categorías de la energía predominante y secundaria; el área que ocupan y el porcentaje con relación a la superficie del territorio nacional. Por ejemplo, en la clase 1 se agrupan 791 unidades morfográficas, con una predominancia absoluta de la energía del relieve de 501-1300 m/km2, de relieve montañoso muy fuertemente diseccionado, representado en su mayoría por montañas altas y medias. Esta categoría de disección vertical es la predominante principal y única en estos 791 polígonos, y ocupa una superficie de 5 541 km2, que representan el 0.28 % del país.
La clase 2 está constituida por 618 unidades morfográficas, ocupadas por dos categorías de energía, la de 501-1 300 m/km2 (relieve montañoso muy fuertemente diseccionado, representado en su mayoría por montañas altas y medias), como predominante, y la de 401-500 m/km2 (relieve montañoso fuertemente diseccionado, representado en su mayoría por montañas bajas), como secundaria, ocupando ambas categorías unos 13 602 km2 para un 0.7% del territorio nacional. En general, la distribución del espectro de la energía del relieve para todo el país, calculado bajo la aplicación de esta metodología morfográfico-morfométrica, automatizada y soportada en el SIG Arc Gis, v. 9.3, se ajusta a la realidad fisiográfica nacional. La Figura 6 presenta un fragmento del mapa nacional de unidades geomorfométricas del relieve, en este caso, de la hoja G14-7 Monterrey, a escala 1:250 000.
Correlaciones geomorfométricas con las categorías geomorfológicas del relieve
El análisis nacional revela que el relieve montañoso muy fuertemente diseccionado, correspondiente a la amplitud de 501 a 1 300 m /km2, está asociado a la porción central de la Sierra Madre Occidental, al sector guerrerense central de la Sierra Madre del Sur, a las sierras de Miahuatlán y de Juárez, y en sectores aislados de la Sierra Madre de Chiapas y de la Sierra Madre Oriental. Estas regiones orogénicas coinciden con los territorios de mayores amplitudes e intensidades ascendentes de los movimientos neotectónicos, formadores del relieve moderno de México.
Las unidades morfométricas con valores entre 401 y 500 m/km2 expresan un relieve montañoso fuertemente diseccionado, ocupan los ejes de la Sierra Madre Occidental, la Oriental y la del Sur; la Sierra Madre de Chiapas, la Sierra de la Laguna y numerosas edificaciones volcánicas del altiplano central. Bordeando estas grandes morfoestructuras montañosas se localizan las unidades con valores entre 301 y 400 m/km2, que conforman un modelado montañoso moderadamente diseccionado, relacionado principalmente con el emplazamiento de los escalones premontañosos altos.
Los valores de la categoría entre 201 y 300 m/km2 muestran un relieve ligeramente diseccionado, asociado a las premontañas bajas y lomeríos altos; mientras que entre los 101 y 200 m/km2, aparecen los lomeríos medianos y grandes. Por otra parte, el relieve colinoso y alomado posee valores entre 51 y 100 m/km2, y en las llanuras altas y medianas alcanza entre 21 y 50 m/km2.
Finalmente, las unidades con valores entre 0 y 20 m/km2 se extienden por las llanuras bajas y muy bajas de los estados costeros.
Conclusiones
La metodología para la determinación de las unidades geomorfométricas del relieve del territorio nacional, a escala 1:250 000 (122 hojas cartográficas), y soportada en la plataforma Arc Gis, v.9.3, que tomó como base morfográfica del relieve a la densidad de curvas de nivel, arrojó resultados bastante precisos y coherentes entre las realidades matemático-estadística y geomorfológica del relieve.
El análisis morfográfico y morfométrico ulterior reveló que esa correspondencia no es absoluta, sino que dentro de una misma unidad morfográfica existen distintas clases de energía del relieve, lo que determinó el procesamiento estadístico de las mismas para cada unidad morfográfica, con vistas a la identificación areal de cada una de ellas, y establecer clases de predominancia principal y secundaria para ofrecer mayor precisión a los resultados, aspecto muy positivo para reflejar la verdadera imagen de la energía del relieve nacional.
Los resultados obtenidos con la aplicación de esta metodología morfográfico-morfométrica resultan de incalculable valor para aplicaciones agrícolas, urbanas y de protección civil, todas muy involucradas con los programas de ordenamiento ecológico municipal, estatal y el general del territorio. Indiscutiblemente, los resultados automatizados en la consecución de la correlación directa entre la morfografía y la energía de su relieve ofrecen la posibilidad de identificación, a gran detalle, de sus variaciones dentro de cada geoforma, relacionando frecuentemente diferentes clases de energía con distintos morfoelementos del relieve, y en ocasiones, con cambios no perceptibles por métodos tradicionales ni de investigaciones de campo. Este es uno de los aportes del método, gracias a la precisión numérica del proceso automatizado, tomando muy en consideración las regularidades del modelado geomorfológico.

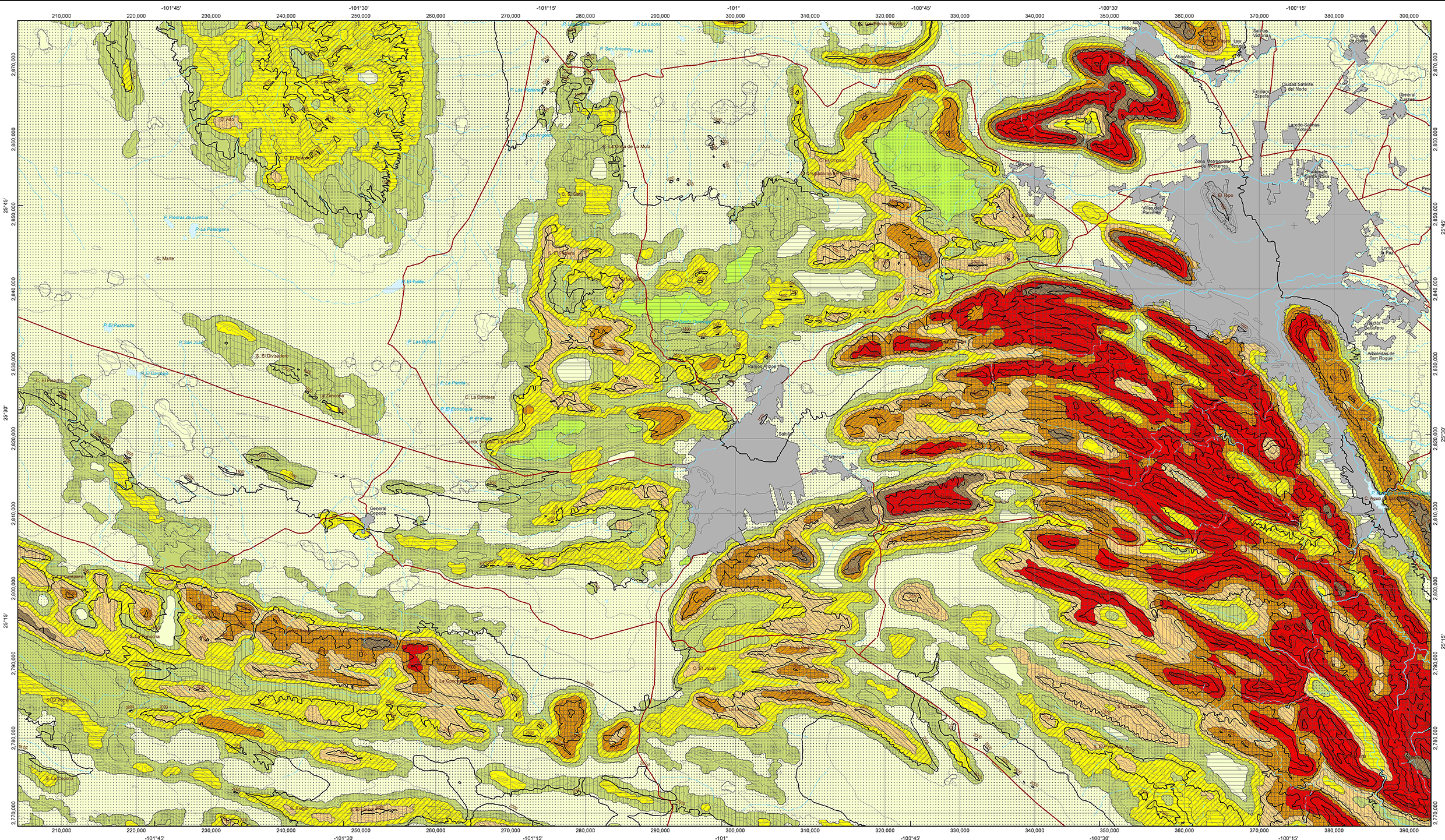

La expresión cartográfica, a escala 1:250 000, presenta varios niveles informativos: 1) morfográfico, compuesto por contornos de las unidades morfográficas, determinadas a partir de la densidad de curvas de nivel; 2) morfométrico, con fondo de color cualitativo para las categorías de energía del relieve predominante y con achurados lógicos para las mismas categorías, pero en su condición de presencia secundaria; y 3) topográfico, con la inclusión de las curvas de nivel, para facilitar la localización con precisión y permitir otros nuevos análisis, por parte de los especialistas usuarios y de los investigadores relacionados con la temática.
La representación cartográfica nacional muestra dieciséis clases de energía del relieve, ocho predominantes principales con fondo cualitativo de color, y ocho secundarias en diferentes achurados, con lo cual se obtuvo un mayor acercamiento entre la realidad numérica y la expresión real del fenómeno geográfico estudiado.
