Introducción
En México y diversas partes del mundo los desastres asociados a la inestabilidad de laderas generan impactos negativos en el ámbito socio-económico y ambiental. Además de las pérdidas de vida, y el daño a la cubierta vegetal, las afectaciones a las viviendas y la infraestructura son frecuentes; en los últimos años, la destrucción y deterioro en la infraestructura vial ha sido de particular importancia (Zevallos, 1994; Audemard y Singer, 2002; Ching y Liao, 2006; Jaithish, 2010; Petley, 2010).
Dado lo anterior, el estudio de los desastres asociados a diversas amenazas naturales desde diferentes enfoques ha cobrado gran relevancia. Especial atención debe darse al análisis del impacto que se genera en las vías de comunicación o redes carreteras, ya que además de ser consideradas como patrimonio -y por ende es necesario proteger su integridad y funcionamiento- (García, 2003), éstas constituyen un elemento de suma importancia para que se lleven a cabo diversas funciones socioeconómicas, entre las que destacan: a) integración de comunidades y territorios, b) desarrollo de las actividades cotidianas de la población; c) acceso de las comunidades a servicios básicos sociales; d) favorecimiento de las actividades productivas; e) representan el motor de la economía de cualquier región, y f) constituyen uno de los principales medios de acceso para atender situaciones de emergencia en caso de desastre.
Entre las diferentes áreas del país que de manera recurrente suelen ser afectadas por inestabilidad de laderas, se encuentra la Sierra Norte del estado de Puebla. Pérdidas humanas y económicas directas e indirectas, resultado de la ocurrencia PRM desencadenados principalmente por lluvias intensas, en comunidades vulnerables expuestas de esta región, han tenido lugar desde hace algunas décadas. Sin embargo, uno de los eventos más importantes ocurrió en octubre de 1999.
A consecuencia de lluvias torrenciales en los estados de Puebla, Hidalgo y Veracruz, se desencadenaron cientos de procesos de remoción en masa (Bitrán, 2001; Alcántara, 2004; Lugo et al., 2005). En el estado de Puebla, los daños se extendieron a 81 municipios debido al desbordamiento de ríos, procesos de ladera e inundaciones. Los sectores con mayores daños fueron la infraestructura y servicios, con dos tercios de las pérdidas totales; entre ellos destacan las afectaciones al sistema de comunicaciones y transportes, mismas que ascendieron a 974.3 millones de pesos y representaron el 41.9% del total de las pérdidas asociadas al desastre (Bitrán, 2001), (Tabla 1).
Tabla 1
Impacto ocasionado por el desastre de 1999 en la Sierra Norte de Puebla: danos en millones de pesos.
[i] Fuente: Bitrán, 2001.
De manera reciente, en septiembre de 2013, las lluvias generadas por los huracanes Ingrid y Manuel en el territorio nacional, también afectaron considerablemente esta región poblana. Derivado de esta problemática, este estudio se centró en el análisis de la susceptibilidad a procesos de remoción de masa en las principales carreteras de la región de la Sierra Nororiental de Puebla. Dicho análisis involucró la elaboración de un inventario de PRM, así como de la cartografía temática que se empleó como insumo para la posterior aplicación del análisis multicriterio y pesos de evidencia. Con base en ambos métodos se realizaron dos mapas de susceptibilidad de la región de interés, y sus correspondientes índices de recurrencia de PRM. Finalmente, se efectuó el análisis espacial de la susceptibilidad a PRM de varios tramos carreteros de la Sierra Nororiental, considerando análisis de proximidad y de superposición.
La sierra nororiental de puebla
Marco geográfico general

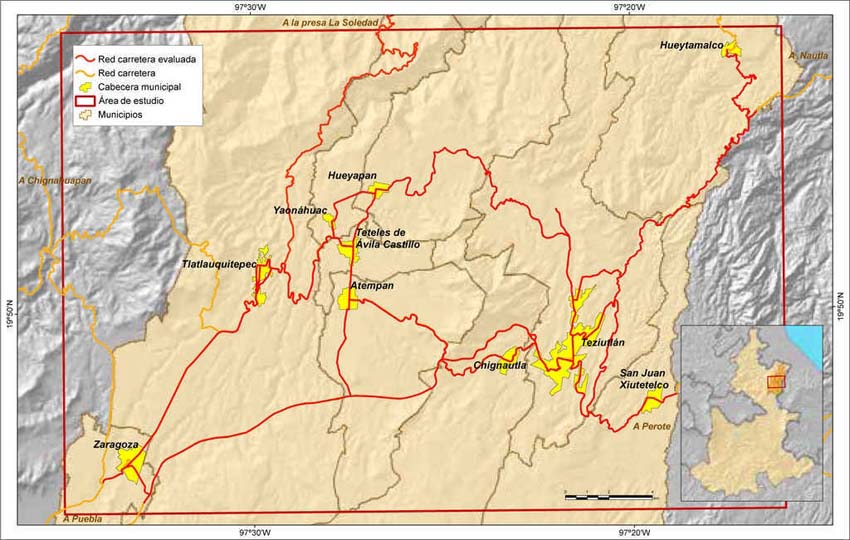

El área en estudio (Figura 1) se localiza al noreste del estado de Puebla (entre 19° 45' y 19° 57', 97° 16' y 97° 35'); se encuentra en la zona de transición de dos unidades fisiográficas, la Sierra Madre Oriental y el Sistema Volcánico Transversal. Comprende diez municipios de los 28 que corresponden a la región de la Sierra Nororiental, anteriormente denominada región de Teziutlán (COTEIGEP, 2010). Los municipios son: Zaragoza, Tlatlauquitepec, Yaonáhuac, Atempan, Hueyapan, Tételes de Ávila Castillo, Chignautla, Teziutlán, Xiutetelco y Hueytamalco.
El relieve presenta como característica principal un descenso constante de sur a norte, la altitud del área oscila entre los 500 y 2 700 msnm. Al sur se encuentran planicies onduladas medianamente diseccionadas, hacia el norte la disección del terreno va aumentando; en el centro se presentan lomeríos medianamente diseccionados interrumpidos por la Cerro Chignautla (2 560 m) situado al oeste de la ciudad de Teziutlán, y los cerros Xonocuohuta (2 500 m) y las Ánimas (2 400 m) en el poniente de la ciudad de Tlatlauquitepec; en el norte hay la presencia de sierras fuertemente diseccionadas.
La geología del lugar es muy diversa debido a que se encuentra en la zona de transición de dos provincias fisiográficas (Figura 2). El basamento está constituido por rocas metamórficas del esquisto Chililis (esquistos de clorita-moscovita) y metalava andesítica del Pérmico Inferior que aflora en la porción norte del área y corresponde a la base del Terreno tectonoestratigráfico Maya. Dicho basamento está cubierto de manera discordante por rocas jurásicas de la Formación Huayacocotla, la cual está formada por una alternancia de lutitas y areniscas, así como por la Formación Cahuasas, de edad Bajociano-Bathoniano, compuesta por limolita, conglomerado, y esporádicos horizontes de arenisca, y por rocas ígneas terciarias. Estas últimas están conformadas por los depósitos provenientes del campo volcánico de Los Humeros, ampliamente expuestos en la porción noreste, constituidos por andesita y andesita basáltica del Plioceno. Entre los depósitos de los Humeros se distingue la Formación Teziutlán del Plioceno, constituida por andesitas, andesitas basálticas, y raramente basalto y algunos horizontes de toba basáltica. También aflora la Formación San Antonio formada por andesitas, basaltos y piroclastos de composición basáltica del Plioceno tardío-Pleistoceno temprano; le sobreyace de manera discordante la Formación Apaxtepec, de edad Plioceno tardío-Pleistoceno, constituida por escoria basáltica y pequeños derrames de basalto. Cubriendo las unidades anteriores discordantemente en la porción sur y centro se encuentra una toba riolítica que corresponde a la Formación Riolita Oyameles del Plioceno tardío y Pleistoceno temprano. La Ignimbrita Xaltipán, del Pleistoceno, aflora extensamente en la región y está constituida principalmente por una toba riolítica que se presenta en sus tres estados de piro-consolidación (de la base a la cima: densa, mediana y ausente). En los sectores sur y suroriental se deposita pumicita la cual pertenece al Pleistoceno. Finalmente la actividad volcánica culmina con un derrame de basalto de olivino localizado en la porción suroriental pertenecientes también al Plioceno. Existen asimismo algunas rocas cristalinas, entre las que destaca el Tronco de Tlatlauquitepec de edad Mioceno, el cual aflora en el municipio del mismo nombre y está constituido principalmente por granodiorita y pórfido riolítico (Ángeles y Sánchez, 2002; SGM, 2010, 2011).
La zona en estudio se encuentra dentro de la Regiones Hidrográficas 27A y 27B, la primera correspondiente al río Nautla y la segunda al río Tecolutla (INEGI, 2011). La configuración de la red fluvial es de tipo paralelo con dirección suroeste-noreste, entre los principales ríos destacan el Acongo, Ocotlán, Xochihuatzaloyan, Maquina Vieja, Xucayucan y Xoloatl, los cuales desembocan en el río Tecolutla. También destacan los ríos El Calvario, Jalacingo y Tezayacapa que son afluentes del río Nautla.
La zona presenta tres tipos de clima. En la parte más alta al suroeste es templado subhúmedo, el templado húmedo tiene presencia en la zona al sur y centro donde se localiza la mayoría de las cabeceras municipales y el semicálido húmedo en las partes más bajas al norte. La temperatura media anual en las partes altas es de 14° C, mientras que en la parte más baja es de 20° C, siendo mayo el mes más cálido y enero el más frío. La precipitación total anual es de entre los 1 000 y 3 500 mm, en donde el mes más seco es marzo y el que presenta mayor precipitación es septiembre (INEGI, 1993a).
De acuerdo con la clasificación de la FAO UNESCO (IUSS, 2007) el tipo de suelo que predomina es el andosol ócrico en la porción noreste y el andosol húmico en la porción suroeste; estos suelos de origen volcánico están constituidos principalmente de ceniza, la cual contiene un alto contenido de alófano, que le confiere ligereza y untuosidad al suelo, además, estos suelos de color oscuro tienen alta capacidad de retención de humedad y son muy susceptibles a la erosión. Tienen bajos rendimientos agrícolas debido a que retienen considerablemente el fósforo, y el uso más favorable para su conservación es el forestal (INEGI, 2004).
El tipo de vegetación es muy variado, en la zona norte en donde hay presencia de fuertes pendientes, se encuentran bosques mesófilos de montaña que han sido afectados por actividades antrópicas en las que destacan la inducción de cultivos y pastizales; en las elevaciones de la zona centro y sur se localizan bosques de pino, de pinoencino y encinopino; en las zonas planas de toda el área en estudio hay presencia de zonas agrícolas de temporal acompañadas con pastizales cultivados en la zona oriente (INEGI, 1993b).
Inestabilidad de laderas en la infraestructura vial: un breve recuento
La red carretera de México nació en 1925. No obstante, en aquel entonces la región de Teziutlán (Sierra Nororiental) solo contaba con brechas y veredas. Fue hasta el periodo de 1940-1960 que dicha región fue dotada de infraestructura, etapa en la cual la red nacional se incrementó y la comunicación del territorio nacional alcanzó el 33% (SCT, 1996).
En 1955 el huracán Janet provocó algunos PRM en la zona en estudio, y afectó diversas carreteras y las comunicaciones, e indirectamente propició un desabasto alimenticio. Las pérdidas humanas y materiales no fueron considerables debido a que la distribución de los PRM se centraba principalmente en lugares poco poblados. Décadas más tarde, las intensas lluvias de octubre de 1999 desencadenaron cientos de PRM, mismos que en combinación con poblaciones vulnerables expuestas involucró pérdidas humanas y materiales considerables; la magnitud de este evento fue tan importante que llegó a ser considerado como el desastre de la década (Bitrán, 2001).
En octubre de 2005, a consecuencia del huracán Stan, cuyo impacto fue notable en los estados de Hidalgo, Puebla, Guerrero, Oaxaca, Chiapas y Veracruz, la generación de lluvias desencadenó nuevamente inundaciones y procesos de remoción en masa en las Sierras Norte y Nororiental de Puebla. Hubo 25 poblaciones incomunicadas y una veintena de viviendas arrasadas por la creciente de los ríos; en el municipio de Xochiapulco un deslizamiento sepultó una vivienda y perdieron la vida tres personas (CENAPRED, 2006).
El total de daños cuantificados en el estado de Puebla fue de aproximadamente 917,3 millones de pesos. Los daños en la infraestructura física representaron más del 60% del total de los daños registrados a consecuencia del huracán; el sector más afectado fue el de las comunicaciones y transportes (Tabla 2). Se presentaron afectaciones en las vías de comunicación de 77 municipios; 426 caminos con una longitud de 3 544 kilómetros fueron dañados. La red estatal fue la que presentó mayores afectaciones con un monto estimado de 374 millones de pesos para resarcir los daños. La red municipal también sufrió graves afectaciones, su atención requirió un monto de 167 millones de pesos (Ibid.). Los daños a la infraestructura carretera afectaron a una población de más de un millón de personas, de las cuales una cantidad considerable permaneció incomunicada por un periodo prolongado.
Tabla 2
Impacto ocasionado por el huracan Stan en 2005 en Puebla: danos en millones de pesos.
[i] Fuente: CENAPRED, 2006.
El 27 de julio de 2004 se inauguró el último tramo de la autopista Puebla-Teziutlán, que corresponde al tramo Zaragoza-Teziutlán; a lo largo de esta vialidad cada año en temporada de lluvias (principalmente en los meses de septiembre y octubre), se presentan diversos PRM (Figura 3).
Figura 3
Deslizamiento en el Kilometro 115 de la autopista Puebla-Teziutlan.
(foto: Alejandro Galindo).
En septiembre de 2010, la presencia del Huracán Karl provocó la ocurrencia de algunos PRM en las vialidades de la zona de interés. En la cabecera municipal de Teziutlán, el movimiento de mayor impacto se registró en la Avenida Juan Pablo II, vialidad importante que comunica al barrio de Ahuateno con el de Francia al poniente de la ciudad (Rodríguez, 2010). En el Kilómetro 129 de la carretera federal Amozoc-Teziutlán, en un paraje denominado La Escondida, se registró un deslizamiento que obstruyó la vialidad por varias horas, hasta que el material fue retirado. Otro proceso de remoción ocurrió en el Kilómetro 5 de la carretera Teziutlán-Perote en un sitio denominado Las Coles y pese al riesgo que representó este evento se mantuvo abierta la circulación de vehículos (Noticias de Puebla, 2010).
En septiembre de 2011, las constantes lluvias provocaron la caída de grandes bloques de roca sobre la carpeta asfáltica en el Kilómetro 130+500 de la autopista Puebla-Teziutlán, tramo que se encuentra en el municipio de Chignautla; este evento ocurrió en la noche por lo que no hubo percances y únicamente quedó un carril habilitado para la circulación (Diario de Teziutlán, 2011).
En agosto de 2012, la depresión tropical Ernesto ocasionó diversos eventos asociados a PRM en la infraestructura carretera de la región (Arriola, 2012), entre ellos destacan:
Quedó bloqueado el Libramiento Oriente de Teziutlán en el tramo las Coles-La Legua a la altura de Ixtipan a causa de un deslizamiento de tierra.
En la carretera federal Teziutlán-Nautla a la altura del Kilómetro 17 denominado como Cruz Verde, un deslizamiento y desborda miento de talud bloqueó los dos carriles.
En el circuito Juan Pablo II hubo socavamiento en un puente.
En la carretera Teziutlán-Perote, a la altura de Xoloco correspondiente al Kilómetro 3, se presentó un considerable encentercamiento.
En San Juan Tezongo, localidad que se en cuentra al norte de la ciudad de Teziutlán, los caminos presentaron socavamiento.
En el municipio de Tlatlauquitepec, en la Carretera Federal Núm. 129, a la altura del Kilómetro 27 denominado como "Banco Negro" ocurrió un deslizamiento sobre la carretera.
En Jiliapa, que se ubica al norte de la cabecera municipal de Tlatlauquitepec, un árbol cayó sobre la red de distribución de energía eléctrica provocando que toda la comunidad se quedara sin luz.
En el tramo carretero Atotocoyan-Mazatepec, al norte de Hueyapan, cerca de la Presa la Soledad, un árbol cayó sobre la vialidad bloqueando ambos carriles.
La cabecera municipal de Teziutlán se caracteriza por poseer una dinámica comercial importante debido a su producción ganadera, agrícola y frutícola (INAFED, 1998). Al mismo tiempo, al ser una ciudad con diversos tipos de servicios y varias fuentes de empleo, existe un importante desplazamiento de personas provenientes de las localidades y cabeceras municipales de la región, entre las que destaca Hueytamalco; esta situación ha originado un considerable flujo comercial y de pasajeros en la red carretera actual.
Como se puede observar en la Figura 4, la configuración espacial de la red carretera y los asentamientos es muy compleja. De acuerdo con la importancia de las vías de comunicación, la parte oeste del área en estudio tiene una configuración lineal, es decir, la principal vía de comunicación, la carretera federal Amozoc-Teziutlán, cruza por la mayoría de las principales localidades y atraviesa la zona de suroeste a este. Al este de la zona en estudio hay una configuración de tipo nucleado, varias vías de comunicación importantes confluyen en un centro urbano importante, en este caso, la ciudad de Teziutlán.
Las carreteras de tipo estatal y municipal se derivan de las federales en forma de ramificaciones y arcos; las ramificaciones comunican a localidades pequeñas con las principales carreteras y los arcos tienen la función de ser libramientos de las localidades más grandes. La autopista Puebla-Teziutlán tiene un recorrido semi-paralelo a la carretera Amozoc-Teziutlán sin cruzar ninguna localidad importante hasta desembocar en la ciudad de Teziutlán, pero está conectada con tramos alimentadores a la misma; esto le da una configuración de tipo focal al suroeste de la zona y de tipo nucleado al este de la misma.
Para el desarrollo de esta investigación fueron considerados 17 tramos carreteros que comunican a las diez cabeceras municipales localizadas en el área en estudio, las cuales pertenecen a la Región de la Sierra Nororiental de Puebla (Tabla 3).
Tabla 3
Caracterizacion generalizada de los tramos carreteros de la Sierra Nororiental de Puebla analizados.
Metodología
Inventario de PRM y base de datos
El inventario de PRM es una herramienta fundamental para la generación de cartografía de inestabilidad de laderas (Hansen, 1984; Parise, 2000), y en particular para la evaluación de amenazas; éste puede ser definido como la relación ordenada de la ocurrencia y características de los procesos de remoción en masa en un territorio determinado (Alcántara y Murillo, 2008).
El análisis de susceptibilidad aquí presentado requirió la elaboración de un inventario, el cual fue realizado con base en dos procedimientos. El primero de ellos fue a través de observación directa en campo y la recolección de los respectivos datos con el uso de un sistema de posicionamiento global (GPS). El segundo fue a través de percepción remota (PR), mediante el uso de imágenes de satélite SPOT del año 2011, que junto con Google Earth y el sistema de información geográfica (SIG) ArcGis 9.3 fueron fundamentales para la generación de los datos.
La observación de campo y uso de GPS incluyó recorridos en tres sectores principales:
El recorrido inició en el Kilómetro 114 de la Carretera Federal N° 129 correspondiente al tramo Amozoc-Teziutlán en la localidad de Acuaco en el municipio de Zaragoza y se concluyó en el Kilómetro 128 de la misma en la cabecera municipal de Teziutlán. Esta carretera comunica las cabeceras municipales de Zaragoza Tlatlauquitepec, Atempan, Tételes de Ávila Castillo, Chignautla y Teziutlán. En este trayecto se recorrieron carreteras de carácter estatal y municipal, las cuales tienen un carácter de alimentadoras a la carretera federal. Éstas son: el Libramiento Tlatlauquitepec-Hospital General, la carretera estatal Entronque carretera federal N° 129-Yaonahuac, la carretera municipal Yaonahuac-Hueyapan, la carretera estatal Hueyapan-Tételes y la carretera municipal Entronque Km 122.5 de la autopista Virreyes/Teziutlán-Atempan.
La segunda parte del recorrido se inició al norte de la ciudad de Teziutlán en la carretera estatal Teziutlán-Aire Libre con sus ramales, que son caminos de tipo municipal y comunican a las localidades de Acateno y Coyotzingo. Después se prosiguió con la carretera estatal Aire Libre-Hueyapan-Teteles. Posteriormente se recorrió la carretera federal N° 131 Teziutlán-Perote, al sureste de la ciudad de Teziutlán, en la cual se levantaron datos del Kilómetro 0 al 11. En este último se encuentra el límite estatal entre Puebla y Veracruz; esta vialidad comunica a la cabecera municipal de Xiutetelco con la de Teziutlán. Después se transitó por el Libramiento Oriente de la ciudad de Teziutlán que comunica al Km 5 la carretera federal Teziutlán-Perote con el Km 5 de la carretera federal Teziutlán-Nautla.
En la última etapa del levantamiento de datos se trabajó del Km 0 al 20 de la carretera federal N° 129 Teziutlán-Nautla al noreste del área en estudio. Al concluir con este tramo se continuó con un ramal de esta misma que comunica a la cabecera municipal de Hueytamalco. Finalmente, el trabajo de campo se concluyó con el recorrido de la autopista Puebla-Teziutlán, a partir del Km 132 al oeste de la ciudad de Teziutlán al Km 111, localizado al sureste de la cabecera municipal de Zaragoza.
La identificación de los PRM a través de PR se realizó con el uso del software Google Earth. Este programa permite visualizar cualquier punto de la superficie terrestre por medio de un mosaico de diversas imágenes de satélite, entre las que destacan las de Digital Globe/Geo Eye; éstas ofrecen una resolución espacial de 2.44 m en las imágenes multiespectrales y de 60 cm en las pancromáticas.
Mapas temáticos
a) Geología
Mediante uso del software ArcGis 9.3 de ESRI. Se utilizaron como base dos cartas geológicas en formado digital del Servicio Geológico Mexicano (SGM); las hojas Teziutlán E14-B15 (SGM, 2011) y Altotonga E14-B16 (SGM, 2010), ambas a escala 1: 50 000. Dichas cartas fueron georreferenciadas y digitalizadas para posteriormente generar una capa de información en formato vectorial, la cual finalmente se transformó en formato ráster (Figura 2).
b) Edafología
El mapa de edafología se realizó de la misma manera que el mapa geológico. Para ello se georreferenció la carta edafológica Veracruz (INEGI, 1984) escala 1:250 000. Se realizó la extracción del área de interés y se digitalizaron las unidades edáficas; se asignaron datos a cada unidad, que incluyen las unidades dominantes y subunidades, por último se convirtió a formato raster (Figura 5a).

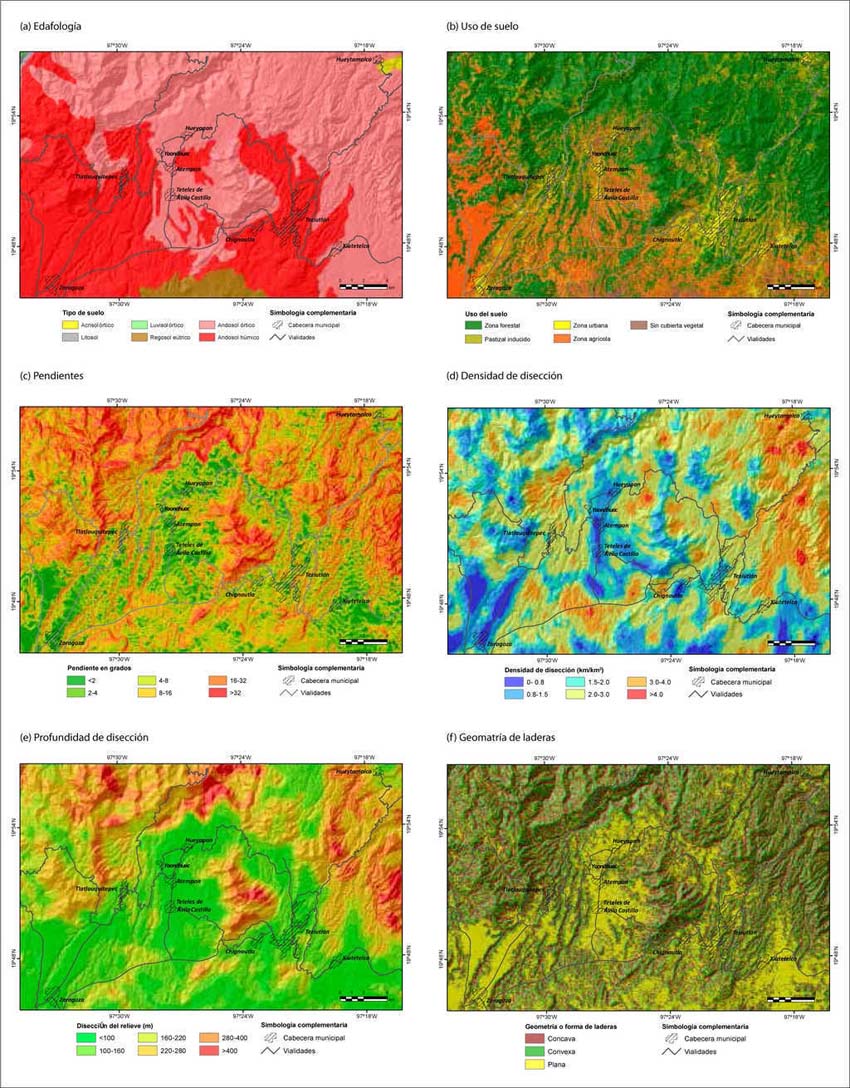

Figura 5
Cartografia tematica desarrollada: (a) Edafologia; (b) Uso del suelo; (c) Pendientes; (d) Densidad de diseccion; (e) Profundidad de diseccion; (f) Geometria de ladera.
c) Uso del suelo
El mapa de uso del suelo se elaboró por medio de una clasificación digital supervisada con base en tres imágenes de satélite SPOT en el software ENVI 4.7. Dichas imágenes fueron tomadas el día 26 de octubre de 2011 y tienen una resolución espacial de 10 m. En las regiones de interés se asignaron cinco unidades o categorías: de color verde las zonas forestales, en amarillo las zonas urbanas, de anaranjado las zonas agrícolas, en verde olivo los pastizales y de color café las zonas de suelo desnudo. La clasificación obtenida se transformó a formato raster para poder ser procesada en el software Arc-Map (Figura 5 b).
d) Pendientes
El mapa de pendientes se realizó a partir de las curvas de nivel del conjunto de datos vectoriales correspondientes a las cartas topográficas Teziutlán E14B15 y Altotonga E14B16 escala 1:50 000 provenientes del INEGI. En el software ArcGis 9.3 se elaboró una interpolación basada en los valores de altitud de las curvas de nivel para generar un modelo digital de terreno (MDT). A partir de este modelo se derivó la pendiente, tomando en cuenta las relaciones existentes entre los valores de un pixel y sus ocho vecinos; de esta manera se establecen los valores de pendiente que existen entre valores altimétricos y las configuraciones que describen (Peet y Sahota, 1985; Philipp y Smadja, 1994; Cocquerez y Philipp, 1995). Una vez obtenida la capa de pendientes se asignaron seis rangos a los pixeles con sus respectivos colores (Figura 5c).
e) Densidad de disección
El mapa de densidad de disección se generó usando como base el conjunto de datos vectoriales de la red hidrográfica escala 1:50 000 de las cuencas de los ríos Nautla y Tecolutla de la Región Hidrográfica 27 (INEGI, 2011). El parámetro de la densidad se obtiene dividiendo la longitud total de las corrientes fluviales (km) de determinada superficie entre el área (km2) de dichas superficies asignadas. Se generó un archivo raster y se asignó a cada pixel un valor de densidad (km/ km2), para finalmente ser agrupados en seis rangos (Figura 5d).
f) Profundidad de disección
Este mapa se generó usando de base las dos cartas topográficas correspondientes a las hojas Teziutlán E14-B15 (INEGI, 2008) y Altotonga E14-B16 (INEGI, 2005), escala 1:50 000. En ambas hojas se delimitó el área en estudio; sobre ésta se trazó una malla con cuadros de 4 x 4 cm, lo que equivale a 4 km2 en el mapa, y en cada cuadro se identificaron los valores de la curvas de nivel que se encontraban en talweg y el parteaguas. Con ambos valores se hizo una diferencia y se obtuvo el valor de la disección (m). Una vez obtenidos los valores de profundidad de disección de toda el área de interés, se obtuvo la distribución de los puntos con sus respectivos valores de disección en formato vectorial, y se hizo una interpolación de los puntos para generar una capa ráster. Finalmente se reclasificaron los valores de los pixeles en seis categorías (Figura 5e).
g) Geometría de la ladera
El mapa de geometría de la ladera se generó en el software ArcGis usando como base el modelo digital de terreno creado al elaborar el mapa de pendientes; al disminuir los valores altimétricos de los pixeles en relación con sus vecinos, el valor era negativo (pendiente cóncava), al aumentar, el valor era positivo (pendiente convexa) y al mantenerse constantes el valor era 0 (plano). De este modo, todos los pixeles obtienen un valor asociado con la configuración o geometría del terreno. Por último, los pixeles fueron reclasificados de acuerdo con las tres categorías mencionadas anteriormente, se les asignó color para finalmente crear mapa (Figura 5f).
h) Dirección de laderas
La capa de dirección de la ladera se realizó de manera automatizada en el software ArcGis mediante el modelo digital de terreno; de acuerdo con la disposición y valores altimétricos a cada pixel el software asigna un valor de azimut (0° a 360°) se agrupan en ocho categorías (N, NE, E, SE, S, SW, W, NW), con esto se genera una capa raster la cual se reclasifica para que los pixeles agrupados en cada categoría tengan un mismo valor.
Análisis multicriterio
Es una herramienta de análisis en la toma de decisiones que ha sido desarrollado y empleado desde la década de los sesenta. Este considera la influencia de diversos parámetros simultáneamente sobre un proceso o fenómeno en forma numérica, tomando en cuenta la opinión de especialistas involucrados en el tema (Díaz, 1998); con esto es posible identificar la importancia de cada uno de los parámetros (Saaty, 1984). En los últimos años, la aplicación de esta herramienta se ha incrementado con el uso de los SIG, principalmente en aspectos de riesgos volcánicos (Aceves, 2007), identificación de áreas para restauración ecológica (Geneletti, 2007), determinar zonas de susceptibilidad a PRM (Komac, 2006; Castellanos y Van Westen, 2008; Yalcin, 2008; Borja y Al cántara, 2009; Flores y Alcántara, 2012), entre otras aplicaciones.
Para llevar a cabo la aplicación del análisis multicriterio, los parámetros empleados fueron derivados de la elaboración o adecuación de ocho capas de información geográfica: tipo de roca, suelos, uso de suelo, pendiente, densidad de disección, profundidad de disección, geometría y orientación de la ladera. Posteriormente, de acuerdo con Saaty (1984), se estableció una escala común de clasificación para cada parámetro o factor (Tabla 4); y se elaboró una matriz de pares (Tabla 5), la cual se basa en una técnica de comparación por pares para desarrollar un conjunto de pesos de cada parámetro mediante una entrevista realizada a seis especialistas en el tema.
Tabla 4
Escala base para realizar la comparacion de importancia de cada parametro (Saaty, 1984).
Tabla 5
Matriz de pares empleada en el analisis multicriterio.
Una vez concluidas las entrevistas, se calculó el peso específico. El proceso de asignación de pesos considera que la problemática tiene un valor igual a 1, los valores de peso deben estar entre 0 y 1, la suma total de los valores debe ser 1 (Caloni, 2010). Posteriormente se obtuvo el peso específico de cada factor y se representó en porcentaje.
De acuerdo con la opinión de los especialistas encuestados con base en el análisis multicriterio, la geología (26.7%) y la pendiente (25.5%) son los parámetros que más influyen en la inestabilidad de laderas en la zona en estudio; la densidad de disección (11.9%) y la profundidad de disección (11%) tienen una influencia media en la ocurrencia de PRM y la geometría del relieve (8.9%), el uso del suelo (6.4%), la orientación de la ladera (5.9%) y el tipo de suelo (4.4%) son de menor influencia.
Las clases o unidades de cada parámetro o capa de información se agruparon en tres categorías con base en su influencia en la inestabilidad del terreno; alta (1), media (0) y baja (-1). La asignación de los rangos en el tipo de rocas se realizó de acuerdo con las características físicas de cada tipo, tales como dureza, porosidad o presencia de fracturas y al número de PRM que han ocurrido en determinadas unidades litológicas.
Los rangos de los parámetros morfométricos, incluidos la pendiente, la densidad de disección y la profundidad de disección, se agruparon gradualmente al incremento de los valores de los mismos. Las unidades de uso de suelo se agruparon en categoría baja en donde hay presencia de la cubierta forestal y en categoría alta donde no hay presencia de cubierta y los suelos son desnudos. Las unidades de suelo se agruparon al igual que el tipo de roca por las características físicas de los suelos y al número de PRM que se encontraban en cada unidad. Las unidades de la geometría del relieve y la orientación de las laderas se categorizaron de acuerdo con las observaciones directas de campo.
Posterior a la clasificación de las unidades de cada capa de información, se procedió a realizar la suma de todas las capas de información. Se añadió la influencia de la inestabilidad de laderas de cada clase tomando en cuenta el peso específico de cada capa, y finalmente se obtuvo el mapa de susceptibilidad a procesos de remoción en masa categorizado en cinco rangos: muy baja, baja, media, alta y muy alta.
Pesos de evidencia
Pesos de evidencia o Weights of evidence (WOE) es un método estadístico basado en el teorema de Bayes, el cual expresa la probabilidad incondicional y condicional de que ocurra un evento. Este método es aplicable cuando se dispone de suficientes datos para estimar la importancia relativa de determinados fenómenos a través de medios estadísticos (Bonham, 1994).
La probabilidad incondicional de un evento es determinada por los mismos tipos de eventos que ocurrieron en el pasado durante un periodo de tiempo determinado. Por ejemplo, la probabilidad de que ocurra un proceso de ladera en una unidad de área (o pixel) puede ser estimada con base en la frecuencia con la que los materiales han sido inestables en el pasado; esto puede ser determinado tomando la relación entre el área o el número total de píxeles donde se presentan PRM y el número total de píxeles del área en estudio.
Esta probabilidad puede ser modificada utilizando cualquier fuente de información, de esta manera puede ser actualizada con la adición de nuevas evidencias, de modo que al agregar una nueva prueba las probabilidades del suceso cambian y se genera una probabilidad condicional denominada "probabilidad posterior" (Bonham, 2002).
En la formulación de probabilidades se obtiene un peso de evidencia positivo (W+) que indica la presencia de los elementos de análisis y un peso negativo, el cual refleja la ausencia de dichos elementos (W-). Con la diferencia de estos pesos se obtiene un peso final para cada unidad o factor analizado de acuerdo con la cantidad de PRM existentes.
Para la aplicación de este método también se utilizaron las ocho capas de información geográfica en formato raster mencionadas en al anterior apartado y el inventario de PRM en formato vectorial.
Las fórmulas empleadas para el cálculo del peso positivo y negativo de cada clase o unidad de cada factor fueron:
en donde:
A1 es el número de procesos de remoción en masa de cada unidad.
A2 es el número total de deslizamientos menos los deslizamientos que caen en cada clase o unidad.
A3 es el número de pixeles de la clase menos el número de deslizamientos que caen en esa clase o unidad.
A4 es el total de pixeles del área en estudio menos la suma de los pixeles de la clase y el número total de deslizamientos.
Log e es el logaritmo natural.
El número de PRM de cada clase se obtuvo de forma automatizada con el uso del software ArcGis mediante la sobreposición de las capas de información con el inventario, es decir, que de cada punto (PRM) se extrajo la clase o unidad a la que pertenecía cada capa de información. Otros valores fundamentales para realizar las operaciones fueron el número de pixeles de cada clase o unidad, el número total de PRM (166) y el número total de píxeles de toda el área en estudio. Posteriormente, se realizaron las operaciones para el cálculo del peso final.
Índice de recurrencia de PRM
Con la finalidad de analizar los resultados de los mapas de susceptibilidad generados a partir del análisis multicriterio y los pesos de evidencia, se elaboró un índice de recurrencia de PRM, mismo que se calculó a partir de la fórmula:
en donde:
Ir= Índice de recurrencia.
t= pr/a
pr= Procesos de remoción en masa por rango de susceptibilidad.
a= Área por rango de susceptibilidad (kilómetros cuadrados).
Análisis espacial de susceptibilidad a PRM en la red carretera
Finalmente, a partir de los resultados de la aplicación del análisis multicriterio y peso de evidencia, se efectuó el análisis espacial de la susceptibilidad a PRM de varios tramos carreteros con base en dos de las cinco herramientas analíticas propuestas por Backhoff (2002): el análisis de proximidad (Figura 6a) y el análisis de superposición (Figura 6b).
Resultados
En el trabajo de campo se obtuvo un total de 94 puntos que corresponden 54 a PRM que se identificaron y 40 a zonas potenciales. Las zonas potenciales se determinaron de acuerdo con los síntomas que presenta una ladera inestable tales como fisuras, inclinación de árboles y desprendimiento de pequeños fragmentos de suelo y roca. A través de PR se identificaron 30 PRM y se corroboraron 42 puntos que indican los PRM que ocurrieron en octubre de 1999 y corresponden a una base de datos generada por personal de Protección Civil del Estado de Puebla. El inventario de PRM generado se integró por 166 procesos de remoción en masa y 40 zonas potencialmente inestables (Figura 7).
De acuerdo con los resultados mostrados en los mapas de susceptibilidad elaborados con base en el análisis multicriterio (Figura 8) y pesos de evidencia (Figura 9) para toda la zona de interés, se observan diferencias y similitudes. Entre las semejanzas destaca que todas las cabeceras municipales con excepción de Tlatlauquitepec y Teziutlán, se encuentran en una zona con bajo grado de susceptibilidad; los barrancos originados por los escurrimientos que cruzan de sur a norte el municipio de Tlatlauquitepec presentan un alto grado de susceptibilidad, mientras que las laderas orientales de la Sierra Chignautla localizada al oeste de la cabecera municipal de Teziutlán presentan alto grado y las planicies que se encuentran al sur del área en estudio se caracterizan por tener un bajo grado de susceptibilidad.

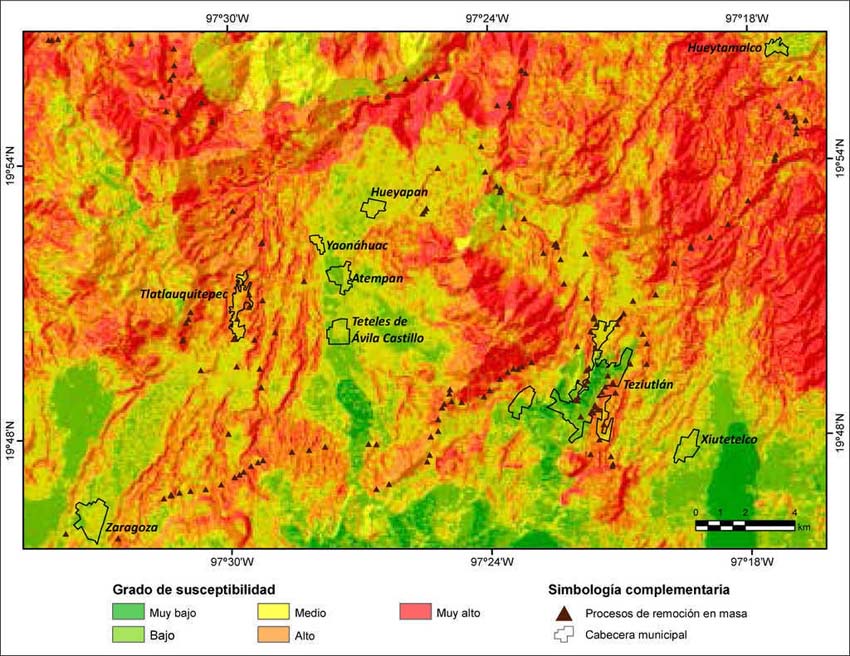

Figura 9
Susceptibilidad a PRM en la Sierra Nororiental de Puebla mediante la aplicacion de Pesos de Evidencia.
Una de las diferencias más significativas es la cabecera municipal de Teziutlán; el mapa de pesos de evidencia indica que el sector centro tiene grado de susceptibilidad medio y la periferia de la ciudad se encuentra en rango alto. En el mapa derivado del análisis multicriterio, el centro queda como una zona de bajo grado y la periferia en un grado medio; los barrancos son los únicos marcados como altamente susceptibles a inestabilidad.
Otra zona sobresaliente es el área que se ubica al noroeste de la cabecera de Tlatlauquitepec, misma que corresponde a las laderas orientales de una serie de elevaciones orientadas de norte a sur. De acuerdo con el análisis multicriterio, éstas se clasifican como de alto grado y muy alto grado debido en gran medida a las altas pendientes, mientras que en el mapa de pesos de evidencia quedan dentro de la categoría de muy baja susceptibilidad. Esta área marcada como de muy baja susceptibilidad corresponde a tres unidades litológicas (granodiorita-pórfido riolítico, granito y lituta-arenisca), en las cuales no se tiene registro o evidencia alguna de PRM, por lo que su peso negativo es muy significativo.
De manera general, en ambos mapas se puede apreciar que las áreas de muy alta susceptibilidad corresponden a zonas con un relieve muy accidentado, mientras que las regiones planas coinciden con zonas de muy baja susceptibilidad.
Los resultados del análisis de susceptibilidad a PRM en la red carretera de la Sierra Nororiental de Puebla, mediante el análisis multicriterio (Figura 10) y pesos de evidencia (Figura 11), indican que las zonas con un grado muy alto de susceptibilidad pudieron ser identificadas en toda la región con excepción de dos casos particulares (Figura 12). El primero de ellos es el tramo carretero que corresponde a la parte central de la ciudad de Teziutlán, el cual se identifica como un área con bajo grado de susceptibilidad mediante el análisis multicriterio, en tanto que con el método de pesos de evidencia se le designa un alto grado de susceptibilidad; observaciones de campo, sin embargo, indican un bajo grado de susceptibilidad (Figura 12a y 12b). El segundo caso corresponde al tramo La Unión-Atotocoyan de la carretera Tlatlauquitepec-Mazatepec, localizado al norte del área en estudio. El análisis multicriterio le confiere un alto grado de susceptibilidad, mientras que el otro método sugiere lo contrario; en campo, la inestabilidad de laderas es evidente (Figura 12c y Fig. 12d).
Figura 10
Susceptibilidad a PRM en la red carretera de la Sierra Nororiental de Puebla con base en analisis multicriterio.
Figura 11
Susceptibilidad a PRM en la red carretera de la Sierra Nororiental de Puebla mediante la aplicacion de pesos de evidencia.
Figura 12
Susceptibilidad a PRM en la autopista Puebla-Teziutlan, tramo Zaragoza-Teziutlan ((a): analisis multicriterio; (b): pesos de evidencia), y carretera federal Amozoc-Teziutlan, tramo Acuaco-Teziutlan ((c): analisis multicriterio; (d): pesos de evidencia).
Ilegibilidad de origen.
Cabe destacar que con base en ambas metodologías fue posible identificar los tramos carreteros más susceptibles a PRM, éstos son:
En la autopista Puebla-Teziutlán el tramo que cruza el municipio de Tlatlauquitepec (del km 112 al 120) y el de Chignautla (del km 126 al 132).
En la carretera Teziutlán-Perote la zona deno minada las Coles (Figura 13).
En la carretera Amozoc-Teziutlán los tramos próximos a la ciudad de Tlatlauquitepec.
En la carretera Teziutlán-Nautla el tramo comprendido entre La Legua y El Mohón.
En el Ramal a Hueytamalco del km 0 al 5 (Figura 14).
En la localidad de Aire Libre.
En la localidad de Atotocoyan.
En las vialidades que se encuentran en la pe riferia de la ciudad de Teziutlán.
Discusión y conclusiones
En México, la construcción de infraestructura vial implica de manera evidente la desestabilización de las laderas, de tal forma que a lo largo de estas vías de comunicación, las laderas permanecen poten-cialmente inestables por dos razones cardinales. La primera de ellas se vincula directamente con el método de construcción empleado, su calidad y conveniencia, en tanto que la segunda, con los umbrales de resistencia de la infraestructura, de los taludes y de las laderas, ante los efectos de la precipitación y la sismicidad. Cabe destacar, sin embargo, que en el área en estudio no se han documentado casos que sugieran un papel significativo de la sismicidad como mecanismo detonante de procesos de remoción en masa.
La infraestructura vial es de vital importancia para el desarrollo socio-económico, en los ámbitos local, regional, nacional e internacional; el flujo de recursos humanos y financieros está fuertemente vinculado a su funcionalidad y funcionamiento. La movilidad de la población, de los bienes y servicios, tanto en condiciones cotidianas, como durante la ocurrencia de desastres depende de su configuración, características y dinámica, por lo que es necesario realizar evaluaciones de susceptibilidad, amenaza y riesgos asociados a la ocurrencia de procesos de remoción en masa.
Los métodos empleados en este análisis de susceptibilidad a PRM en la red carretera de la Sierra Nororiental de Puebla son una herramienta importante para determinar áreas potencialmente inestables. Sin embargo, de manera natural involucran cierto grado de incertidumbre, ya que representan modelos que se aproximan a la realidad y expresan, al mismo tiempo, la necesidad de realizar investigaciones detalladas de sitio que permitan comprender de mejor manera la dinámica natural de las laderas, así como la influencia de elementos y acciones antrópicas en las mismas.
El inventario de PRM se integró por 166 procesos de remoción en masa y 40 zonas potencialmente inestables. De manera general, en los dos mapas producidos se puede apreciar que las áreas de muy alta susceptibilidad corresponden a zonas con un relieve muy accidentado, mientras que las regiones planas coinciden con zonas de muy baja susceptibilidad. No obstante, es importante señalar que existe una variación en los resultados expresados en los mapas de susceptibilidad elaborados a partir de ambas metodologías. Dicha variación implica que la zonificación resultado del análisis multicriterio tiende a producir valores más bajos en la zona urbana, mientras que en el peso de evidencia se le confieren valores menores a zonas montañosas que pueden caracterizarse como potencialmente inestables debido a su naturaleza geológico-geomorfológica, pero que adolecen de registros o evidencias concretas.
Con la intención de analizar los resultados derivados de la aplicación de los métodos estadísticos para generar los mapas de susceptibilidad, fue importante elaborar un índice de recurrencia de PRM. De acuerdo con éste, en el mapa de susceptibilidad a PRM realizado por medio del método de pesos de evidencia, el 72.28% del total de PRM se presentaron en los rangos de alta y muy alta susceptibilidad, el 24.1% en áreas de susceptibilidad media y el 3.6% en el rango de bajo. Los PRM que se encuentran en el rango catalogado como bajo fueron originados por factores antrópicos, y se encontraron en cortes o excavaciones artificiales de pequeñas dimensiones, las cuales por la escala del mapa y la equidistancia de las curvas de nivel (20 m) no fueron representadas de manera adecuada (Tabla 6).
Tabla 6
Indice de recurrencia para el metodo pesos de evidencia.
Los resultados expuestos en la Tabla 7 derivados del mapa de susceptibilidad a PRM realizado por el análisis multicriterio, indican que el 69.27% de los PRM se localizaron en el rango de alto y muy alto, el 23.49% están en zonas de susceptibilidad media y el restante 7.22% se encuentra en zonas bajas y muy bajas. Los PRM que se encuentran en el rango bajo son de pequeña dimensión y resultado de construcciones y cortes para caminos, es decir, no están relacionados con los factores o parámetros considerados directamente en este análisis.
Tabla 7
Indice de recurrencia para el metodo analisis multicriterio.
Los resultados del análisis de susceptibilidad a PRM en la red carretera de la Sierra Nororiental de Puebla, indican que las zonas con un grado muy alto de susceptibilidad pudieron ser identificadas en toda la región con excepción de dos casos particulares. Áreas que requieren por lo tanto mayor atención por su alta susceptibilidad a PRM son: en la autopista Puebla-Teziutlán, el tramo que cruza el municipio de Tlatlauquitepec (del Km 112 al 120) y el de Chignautla (del Km 126 al 132); la zona "Las Coles" de la carretera Teziutlán-Perote; los tramos próximos a la ciudad de Tlatlauquitepec en la carretera Amozoc-Teziutlán; el tramo comprendido entre La Legua y El Mohón en la Carretera Teziutlán-Nautla; el Ramal a Hueytamalco ubicado del Km 0 al 5; las localidades de Aire Libre y Atotocoyan, y las vialidades que se encuentran en la periferia de la ciudad de Teziutlán.
El presente estudio representa un primer paso en el análisis de inestabilidad de laderas desencadenada por precipitación en la infraestructura vial de la Sierra Nororiental de Puebla. Es importante entonces que estudios posteriores de tipo multidisciplinario y en especial con el aporte de la perspectiva de la ingeniería civil consideren la interacción entre el medio físico y la infraestructura vial. Para ello, será necesario abordar aspectos tales como la altura del corte, el ángulo del talud, la limpieza de las obras de drenaje, las irregularidades en la carta de corte, el tipo de sección transversal del camino, la funcionalidad de las obras de retención, el tipo de suelo y roca, el nivel de fracturamiento de la roca, orientación y características de las discontinuidades, el nivel de cobertura del corte por la vegetación, el nivel de erosión y la dinámica precipitación-infiltración. Asimismo, sería igualmente conveniente realizar investigaciones específicas para determinar los umbrales de precipitación que puedan detonar la inestabilidad de las laderas a lo largo de los distintos tipos de vialidades.
Dada la natural extensión de la infraestructura vial en zonas montañosas y la frecuente incidencia de procesos de remoción en masa desencadenados por precipitación o sismicidad, la aplicación de metodologías derivadas del uso de la gran variedad de sensores remotos existentes, continuará siendo necesaria y de gran valor. No obstante, es importante no desatender las evaluaciones en campo, ya que éstas son fuente primordial del entendimiento de la dinámica de la inestabilidad de laderas, además de una de las formas esenciales de validación de resultados.
